Trả lời nhanh: In 3D đồ gá jig và fixture giúp nhà máy làm gá khoan, gá hàn, gá kiểm tra, kẹp tay robot trong 1–3 ngày thay vì chờ gia công cơ khí. Vật liệu thường dùng: PETG, ABS, ASA, nhựa sợi carbon (FDM, sai số ±0,1–0,3 mm), PA12 MJF (±0,05 mm) hoặc kim loại SLM (±0,02 mm) khi cần chịu mài mòn. Giá FDM tại CT3D tham khảo từ 650 đ/g (PETG) đến 2.750 đ/g (sợi carbon). Bề mặt định vị chính xác nên kết hợp bạc lót kim loại, ren cấy.
Trong nhà máy, đồ gá thường là thứ “nhỏ mà chặn cả dây chuyền”: thiếu một gá kiểm tra, công nhân phải đo tay; gá cũ mòn thì tỷ lệ lỗi tăng. Gia công cơ khí một gá nhôm cần bản vẽ, cắt phôi, phay, có khi mất cả tuần. In 3D cho phép làm gá trực tiếp từ file CAD, sửa nhanh khi sản phẩm thay đổi. Bài này đi sâu vào cách thiết kế và chọn vật liệu đồ gá in 3D. Tổng quan về các phương pháp in, anh/chị xem bài trụ cột công nghệ in 3d.
Jig và fixture là gì? Khác nhau thế nào?
Jig là đồ gá vừa giữ phôi vừa dẫn hướng dụng cụ. Ví dụ điển hình là gá khoan: có lỗ dẫn mũi khoan đúng vị trí, công nhân không cần lấy dấu. Fixture là đồ gá chỉ giữ và định vị phôi ở vị trí cố định, còn dụng cụ được định vị bằng máy. Ví dụ: gá kẹp trên bàn máy CNC, gá giữ chi tiết khi hàn, gá đặt sản phẩm khi dán nhãn.
Trong thực tế nhà máy Việt Nam, hai từ thường dùng lẫn nhau, gọi chung là “đồ gá” hay “jig”. Điều quan trọng là xác định đúng chức năng: định vị, kẹp chặt, dẫn hướng, kiểm tra hay bảo vệ. Mỗi chức năng đòi hỏi vật liệu và độ chính xác khác nhau.

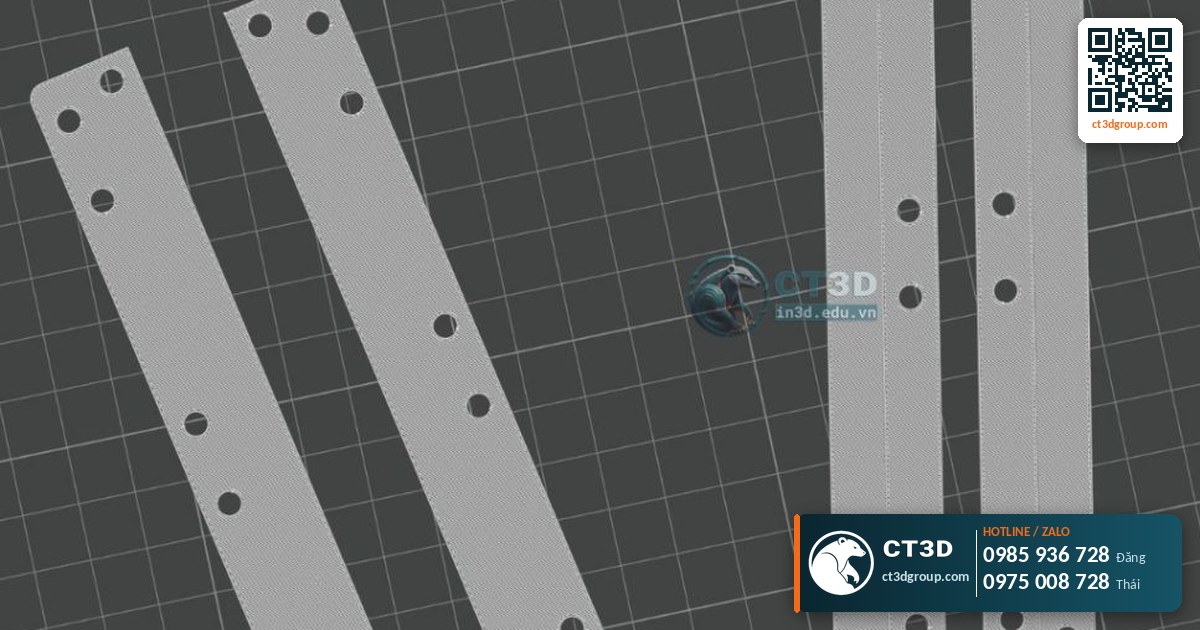

Các loại đồ gá in 3D phổ biến trong nhà máy
| Loại đồ gá | Chức năng | Yêu cầu chính | Gợi ý công nghệ, vật liệu |
|---|---|---|---|
| Gá kiểm tra (go/no-go, checking fixture) | Kiểm tra nhanh hình dạng, vị trí lỗ | Chính xác, ổn định kích thước | MJF PA12, SLA resin chịu lực |
| Gá khoan, gá dẫn hướng | Dẫn mũi khoan, dao cắt | Chịu mài mòn tại lỗ dẫn | FDM ABS/CF + bạc lót thép |
| Gá lắp ráp | Giữ chi tiết khi bắt vít, dán, ép | Bền, chịu va đập | FDM PETG, ABS, PA12 MJF |
| Gá hàn | Giữ phôi khi hàn | Chịu nhiệt cao | Thường cần kim loại; nhựa chỉ dùng ở vùng xa mối hàn |
| Kẹp tay robot (end-of-arm tooling) | Gắp, giữ sản phẩm | Nhẹ, cứng | FDM sợi carbon, PA12 MJF |
| Gá đỡ, pallet, khay chia | Đỡ sản phẩm trên băng tải | Không trầy sản phẩm | FDM PETG, TPU lót mềm |
| Nắp che, máng dẫn | Bảo vệ, dẫn hướng sản phẩm | Bền, chịu môi trường | FDM ASA, PETG |
Nguồn: phân loại đồ gá phổ thông; công nghệ, vật liệu theo năng lực CT3D.
Chọn vật liệu đồ gá in 3D theo điều kiện làm việc
Sai lầm hay gặp nhất là in đồ gá bằng PLA vì rẻ và dễ in. PLA cứng nhưng giòn, mềm ra khi nhiệt độ vượt khoảng 55–60°C và dễ biến dạng khi chịu tải lâu (hiện tượng rão). Trong nhà xưởng nóng, gá PLA đặt gần máy có thể cong sau vài tuần. Tôi gợi ý như sau:
PETG – lựa chọn mặc định cho gá lắp ráp
PETG dẻo dai hơn PLA, chịu va đập tốt, ít giòn, chịu được nhiều hóa chất thông dụng. Phù hợp gá lắp ráp, khay chia, gá đỡ. Giá FDM PETG tại CT3D tham khảo từ 650 đ/g.
ABS và ASA – khi cần chịu nhiệt cao hơn
ABS chịu nhiệt tốt hơn PLA và PETG, gia công nguội được (khoan, taro, mài). ASA tương tự ABS nhưng chịu tia UV, dùng tốt cho gá đặt ngoài trời hoặc gần đèn UV. Giá tham khảo tại CT3D: ABS từ 1.000 đ/g, ASA từ 2.000 đ/g.
Nhựa sợi carbon – khi cần cứng và nhẹ
Sợi carbon cắt ngắn trộn vào nhựa nền (thường PETG hoặc Nylon) làm chi tiết cứng hơn rõ rệt, ít cong vênh, bề mặt mờ đẹp. Rất hợp kẹp tay robot vì nhẹ giảm tải cho robot. Giá tham khảo tại CT3D từ 2.750 đ/g. Phần giá và đặc tính chi tiết xem bài giá in 3D sợi carbon và Nylon.
PA12 MJF – khi cần chính xác và đồng đều
Gá kiểm tra, gá cần nhiều bản giống hệt nhau cho nhiều trạm, nên in MJF PA12. Sai số khoảng ±0,05 mm, cơ tính gần đẳng hướng, không cần support. Báo giá theo file. So sánh với SLS anh/chị xem bài so sánh MJF và SLS.

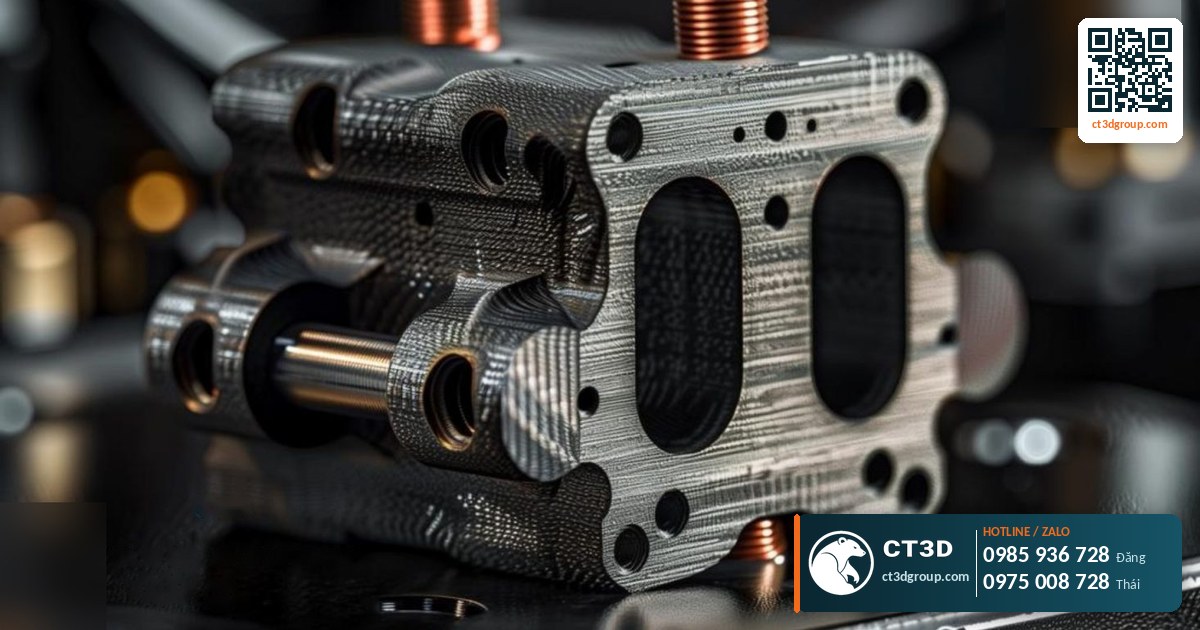

Kim loại SLM – khi nhựa không đủ
Vùng chịu mài mòn mạnh, gần nhiệt hàn hoặc cần độ chính xác ±0,02 mm, có thể in kim loại như inox 316L, 17-4PH, thép H13. Thường chỉ in phần chịu lực, phần còn lại vẫn là nhựa để giảm chi phí.
So sánh đầy đủ tính chất PLA, ABS, PETG, ASA, TPU, Nylon, CF có trong bài vật liệu in 3D FDM.
Nguyên tắc thiết kế đồ gá in 3D
Nguyên tắc định vị 3-2-1
Một vật thể tự do có 6 bậc tự do: 3 tịnh tiến và 3 xoay. Nguyên tắc 3-2-1 dùng 3 điểm tựa trên mặt chuẩn chính, 2 điểm trên mặt chuẩn phụ và 1 điểm trên mặt chuẩn thứ ba để khống chế cả 6 bậc. Với gá in 3D, tôi khuyên làm các điểm tựa nhỏ nhô lên thay vì cho phôi nằm trên mặt phẳng lớn. Mặt in 3D lớn luôn có độ phẳng kém hơn mặt gia công, còn điểm tựa nhỏ thì dễ kiểm soát và dễ mài chỉnh.
Chừa khe hở và bù sai số
FDM có sai số ±0,1–0,3 mm, lỗ in thường nhỏ hơn thiết kế. Với hốc đặt phôi, nên chừa khe hở khoảng 0,2–0,4 mm mỗi bên tùy yêu cầu. Lỗ chính xác nên in nhỏ hơn rồi doa lại. Hướng dẫn chi tiết có trong bài độ chính xác và dung sai in 3D.
Kết hợp chi tiết kim loại
- Bạc lót dẫn hướng: lỗ dẫn mũi khoan phải có bạc thép ép vào, nếu không nhựa mòn rất nhanh.
- Ren cấy nhiệt (heat-set insert): ren đồng ép nóng vào lỗ nhựa, bắt vít tháo lắp nhiều lần không bị toét.
- Đai ốc chìm: thiết kế hốc lục giác giữ đai ốc, thay cho ren in trực tiếp.
- Chốt định vị thép: chốt trụ ép vào gá làm chuẩn định vị bền hơn chốt nhựa.
- Nam châm: gắn nam châm để thay nhanh gá trên tấm đế.
Hướng in và độ đặc
Chi tiết in FDM yếu nhất theo phương xếp lớp. Vì vậy cần đặt hướng in sao cho lực chính tác động song song với lớp in, không kéo tách lớp. Độ đặc (infill) cho đồ gá thường từ 30–50% trở lên, số vỏ (perimeter) nhiều hơn mặc định để vùng bắt vít chắc. Giải thích về infill xem bài infill là gì.
Chống sai thao tác (poka-yoke)
In 3D làm hình học phức tạp không tốn thêm chi phí, nên tận dụng để làm gá “chỉ đặt được một chiều”: vát góc lệch, chốt bất đối xứng, khắc chữ chỉ dẫn ngay trên gá. Công nhân mới không thể đặt ngược phôi.
Ví dụ tính chi phí gá FDM theo gram
Công thức tham khảo: Giá in ≈ khối lượng (g) × đơn giá vật liệu (đ/g), chưa gồm phụ phí hậu xử lý, làm gấp, dựng file. Khối lượng do kỹ sư tính từ file với độ đặc đã chọn.
| Vật liệu | Đơn giá CT3D tham khảo từ | Gá nặng 200 g | Gá nặng 400 g |
|---|---|---|---|
| PETG | 650 đ/g | từ 130.000 đ | từ 260.000 đ |
| ABS | 1.000 đ/g | từ 200.000 đ | từ 400.000 đ |
| ASA | 2.000 đ/g | từ 400.000 đ | từ 800.000 đ |
| Sợi carbon | 2.750 đ/g | từ 550.000 đ | từ 1.100.000 đ |
Nguồn: bảng giá FDM CT3D tham khảo 2026 (theo gram thực tế). Đơn dưới 50 g áp dụng đơn tối thiểu; trên 500 g hoặc số lượng nhiều báo giá dự án.
Gá in MJF và kim loại không có giá công khai, CT3D báo giá theo file. Với nhiều trạm cần cùng một gá, nên hỏi thêm chiết khấu số lượng.
Lỗi thường gặp khi dùng đồ gá in 3D và cách khắc phục
- Gá cong sau thời gian dùng: do PLA mềm khi nóng hoặc rão dưới tải. Đổi sang PETG, ABS, ASA hoặc sợi carbon.
- Nứt tách lớp tại chỗ bắt vít: do hướng in sai, ít vỏ. Đổi hướng in, tăng số vỏ, dùng ren cấy.
- Lỗ dẫn khoan bị loe: do nhựa mòn. Ép bạc lót thép.
- Phôi đặt không vừa: do không bù sai số. Chừa khe hở, in thử một đoạn ngắn trước khi in cả gá.
- Trầy bề mặt sản phẩm: do nhựa cứng tiếp xúc trực tiếp. Lót TPU mềm hoặc dán đệm.
- Bám bụi, tĩnh điện với linh kiện điện tử: cần cân nhắc vật liệu chống tĩnh điện; trao đổi với kỹ sư trước khi chọn vật liệu.
Quy trình làm đồ gá in 3D tại CT3D
- Gửi file: file 3D của sản phẩm cần gá (STEP ưu tiên), hoặc bản vẽ 2D, hình ảnh. Nếu chỉ có mẫu thật, CT3D có thể scan 3D để lấy biên dạng.
- Yêu cầu kỹ thuật: chức năng gá, lực tác động, nhiệt độ môi trường, số trạm cần dùng.
- Kỹ sư phân tích: chọn công nghệ, vật liệu, đề xuất vị trí bạc lót, ren cấy, tính khối lượng.
- Báo giá kèm thời gian: file sẵn thường 1–3 ngày; cần dựng file 3–7 ngày.
- Sản xuất và hậu xử lý: in, ép ren cấy, doa lỗ, lắp bạc.
- Giao hàng: nhận tại xưởng hoặc giao toàn quốc 1–3 ngày sau khi xong.
Anh/chị cần gá nhựa ABS đen công nghiệp có thể xem thêm trang in 3D công nghiệp nhựa ABS đen.
Ứng dụng đồ gá in 3D theo ngành
Điện tử: gá giữ bo mạch khi hàn tay, gá kiểm tra vị trí linh kiện, khay chia linh kiện. Cần chính xác và không làm trầy.
Cơ khí, ô tô, xe máy: gá khoan có bạc lót, gá kiểm tra vị trí lỗ, gá lắp ráp cụm chi tiết.
Bao bì, thực phẩm, hàng tiêu dùng: dẫn hướng chai lọ trên băng tải, kẹp tay robot gắp sản phẩm, gá dán nhãn.
Dây chuyền tự động: đầu gắp robot nhẹ bằng sợi carbon giúp robot chạy nhanh hơn, ít tải hơn. Khi sản phẩm đổi mẫu, chỉ cần in đầu gắp mới.
Điểm chung: khi sản phẩm thay đổi thường xuyên, gá in 3D giúp nhà máy thích ứng trong vài ngày. Muốn chọn công nghệ phù hợp cho từng loại gá, anh/chị có thể đọc thêm bài công nghệ in 3d.
Câu hỏi thường gặp
Đồ gá in 3D có bền bằng gá nhôm không?
Không bằng về độ cứng và chịu mài mòn, nhưng đủ cho nhiều ứng dụng như gá lắp ráp, gá kiểm tra, kẹp robot. Vùng chịu mài mòn nên lắp bạc lót, chốt thép hoặc in kim loại.
Nên in đồ gá bằng nhựa gì?
PETG cho gá lắp ráp thông thường, ABS hoặc ASA khi cần chịu nhiệt, sợi carbon khi cần cứng nhẹ, PA12 MJF khi cần chính xác và nhiều bản giống nhau. Tránh PLA nếu gá làm việc gần nguồn nhiệt.
Làm gá in 3D mất bao lâu?
Có file sẵn thường 1–3 ngày; cần dựng file 3–7 ngày; làm gấp có phụ phí.
Độ chính xác của gá in 3D là bao nhiêu?
FDM khoảng ±0,1–0,3 mm, SLA ±0,05–0,1 mm, MJF khoảng ±0,05 mm, kim loại SLM khoảng ±0,02 mm. Lỗ cần chính xác cao nên doa lại hoặc lắp bạc.
Giá in đồ gá bao nhiêu?
Gá FDM tính theo gram: PETG từ 650 đ/g, ABS từ 1.000 đ/g, ASA từ 2.000 đ/g, sợi carbon từ 2.750 đ/g (giá CT3D tham khảo 2026). MJF và kim loại báo giá theo file.
Video thực tế từ xưởng CT3D
Xem video In 3D ren chính xác cao do CT3D thực hiện để hình dung rõ hơn quy trình và chất lượng sản phẩm. Xem thêm video tại kênh Chế Tạo Vlog – CT3D.
