Trả lời nhanh: In 3D titan Ti6Al4V là in hợp kim titan Grade 5 (6% nhôm, 4% vanadi) bằng SLM trong buồng argon, cho chi tiết nhẹ (khoảng 4,43 g/cm³, nhẹ hơn inox gần 45%), bền gần bằng thép hợp kim, chống ăn mòn và tương thích sinh học tốt. Tại CT3D, máy SLM tiêu chuẩn Đức đạt sai số ±0,02 mm, nhám 6–10 µm, khổ 250×250×300 mm, in từ 1 chi tiết; có thêm Ti Grade 2 và Ti6Al7Nb. Ứng dụng: hàng không, y tế, đua xe, hàng hải. Giá: báo giá theo file.
Titan là vật liệu mà nhiều kỹ sư “muốn dùng nhưng ngại gia công”: cắt gọt chậm, dao mòn nhanh, phế liệu đắt. Đây là lý do titan là một trong những vật liệu hưởng lợi nhiều nhất từ in 3d kim loại. Bài này đi sâu vào luyện kim titan khi in SLM: vì sao phải kiểm soát oxy, vai trò của xử lý nhiệt và ép đẳng tĩnh nóng (HIP), khác biệt giữa Ti6Al4V, Ti Grade 2 và Ti6Al7Nb, cùng các lưu ý thiết kế để chi tiết đạt độ bền mỏi.
Nếu anh/chị đang cân nhắc phương án rẻ hơn, có thể đọc bài in 3D nhôm AlSi10Mg; nếu chi tiết làm việc trên 600°C, xem bài in 3D Inconel và siêu hợp kim.
Ti6Al4V là gì? Vì sao titan “đáng tiền” trong in 3D?
Ti6Al4V (còn gọi Ti-6Al-4V hoặc titan Grade 5) là hợp kim titan phổ biến nhất thế giới. Nhôm ổn định pha alpha, vanadi ổn định pha beta, tạo ra hợp kim “alpha + beta” vừa bền vừa có thể xử lý nhiệt.
Ba ưu điểm khiến titan được chọn:
- Tỷ lệ bền/khối lượng rất cao: khối lượng riêng khoảng 4,43 g/cm³, nhưng độ bền tương đương nhiều loại thép hợp kim.
- Chống ăn mòn xuất sắc: màng oxit titan bền trong nước biển, nhiều hóa chất và dịch cơ thể.
- Tương thích sinh học: titan được dùng lâu năm trong cấy ghép y khoa; mô-đun đàn hồi (khoảng 110 GPa) gần với xương hơn thép hay CoCr.
Nhược điểm của titan trong gia công truyền thống: dẫn nhiệt kém (nhiệt tập trung ở mũi dao), phản ứng hóa học với dao ở nhiệt độ cao, đàn hồi lớn gây rung. Kết quả là chi phí gia công cao và lượng phế liệu từ phôi đặc rất lớn. Theo tài liệu CT3D, in kim loại giảm phế liệu tới 90% – với vật liệu đắt như titan, đây là khoản tiết kiệm đáng kể.
Thông số kỹ thuật in 3D titan tại CT3D
| Thông số | Giá trị | Ý nghĩa |
|---|---|---|
| Công nghệ | SLM trong khí trơ argon | Titan lỏng phản ứng mạnh với oxy, nitơ |
| Sai số | ±0,02 mm | Mặt lắp, lỗ chính xác vẫn nên gia công tinh |
| Nhám sau in | 6–10 µm | Bề mặt nhám ảnh hưởng độ bền mỏi |
| Khổ in | 250×250×300 mm | Ghép module khi cần lớn hơn |
| Độ bền kéo | Tương đương hoặc cao hơn đúc 10–15% | So với chi tiết đúc cùng hợp kim |
| Vật liệu titan | Ti6Al4V, Ti Grade 2, Ti6Al7Nb | Chọn theo yêu cầu bền, dẻo, y sinh |
| Số lượng | Từ 1 chi tiết | Phù hợp mẫu thử, cá nhân hóa |
Nguồn: tài liệu kỹ thuật dịch vụ in 3D kim loại SLM của CT3D, 2026; khối lượng riêng và mô-đun theo dữ liệu vật liệu phổ thông.
So sánh Ti6Al4V, Ti Grade 2 và Ti6Al7Nb
| Vật liệu | Loại | Điểm mạnh | Hạn chế | Ứng dụng |
|---|---|---|---|---|
| Ti6Al4V (Grade 5) | Hợp kim alpha + beta | Bền cao, phổ biến nhất, nhiều dữ liệu | Độ dẻo sau in thấp nếu không xử lý nhiệt | Giá đỡ hàng không, chi tiết đua xe, khung chịu lực |
| Ti Grade 2 | Titan thương phẩm gần nguyên chất | Dẻo, chống ăn mòn rất tốt, dễ hàn | Độ bền thấp hơn Grade 5 nhiều | Thiết bị hóa chất, hàng hải, chi tiết không chịu lực lớn |
| Ti6Al7Nb | Hợp kim alpha + beta, thay V bằng Nb | Cơ tính gần Ti6Al4V, tránh vanadi | Ít phổ biến, dữ liệu ít hơn | Cấy ghép y khoa, dụng cụ y tế |
Nguồn: danh mục vật liệu SLM của CT3D; đặc tính theo kiến thức luyện kim titan phổ thông.
Trong y khoa, Ti6Al4V có phiên bản ELI (Extra Low Interstitial – giảm oxy, nitơ, carbon, sắt) gọi là Grade 23, dẻo dai hơn. Với chi tiết y tế, anh/chị cần ghi rõ tiêu chuẩn yêu cầu để CT3D tư vấn khả năng đáp ứng.
Luyện kim titan khi in SLM: điều gì quyết định chất lượng?
Kiểm soát oxy – “kẻ thù” của titan
Ở nhiệt độ cao, titan hút oxy và nitơ rất mạnh. Oxy hòa tan vào mạng tinh thể làm titan cứng hơn nhưng giòn hơn. Vì vậy buồng in phải là argon với hàm lượng oxy rất thấp, bột phải được quản lý theo số lần tái sử dụng. Bột titan mịn cũng là vật liệu dễ cháy, cần quy trình an toàn riêng.
Tổ chức mactenxit alpha prime sau in
Vũng chảy nguội cực nhanh khiến Ti6Al4V tạo tổ chức hình kim gọi là mactenxit α′ (alpha prime). Tổ chức này rất bền nhưng độ giãn dài thấp. Ủ khử ứng suất và xử lý nhiệt phù hợp sẽ biến đổi α′ thành tổ chức alpha + beta dạng tấm mịn, cân bằng giữa bền và dẻo.
HIP – ép đẳng tĩnh nóng
HIP là nung chi tiết trong lò có khí argon áp suất rất cao. Nhiệt và áp lực ép kín các lỗ rỗng bên trong. Với chi tiết chịu tải lặp (mỏi) như giá đỡ hàng không, cấy ghép, HIP thường là yêu cầu bắt buộc theo tiêu chuẩn ngành. Với chi tiết thông thường, ủ khử ứng suất là đủ. Anh/chị nên nêu rõ chi tiết có chịu tải lặp hay không để CT3D tư vấn.
Bề mặt và độ bền mỏi
Vết nứt mỏi thường bắt đầu từ bề mặt. Bề mặt sau in nhám 6–10 µm, có hạt bột bám – đó là các điểm tập trung ứng suất. Với chi tiết chịu mỏi, nên gia công hoặc đánh bóng vùng chịu ứng suất cao, phun bi để tạo ứng suất nén bề mặt.
Ví dụ tính toán: thay giá đỡ thép bằng titan in 3D
Một giá đỡ bằng thép (khoảng 7,85 g/cm³) có thể tích 40 cm³, nặng khoảng 314 g.
- Cùng thể tích bằng Ti6Al4V: 40 × 4,43 ≈ 177 g, giảm khoảng 44%.
- Titan có mô-đun đàn hồi khoảng 110 GPa, thấp hơn thép (khoảng 200 GPa), nên cùng hình dạng sẽ võng nhiều hơn khoảng 1,8 lần.
- Tối ưu topology: bỏ vật liệu ở vùng ứng suất thấp, chuyển sang tiết diện rỗng. Thể tích còn 28 cm³ ≈ 124 g, tức chỉ khoảng 40% khối lượng ban đầu mà vẫn đủ cứng nhờ hình dạng tốt hơn.
Với titan, chi phí phụ thuộc nhiều vào thể tích, nên tối ưu topology vừa giảm khối lượng vừa giảm chi phí in. Giá cụ thể: báo giá theo file.
Lỗi thường gặp với chi tiết titan in 3D và cách khắc phục
| Lỗi | Nguyên nhân | Khắc phục |
|---|---|---|
| Chi tiết giòn, gãy đột ngột | Không xử lý nhiệt, tổ chức α′, oxy cao | Ủ/xử lý nhiệt đúng chế độ, kiểm soát bột |
| Nứt mỏi sớm | Rỗ bên trong, bề mặt nhám | HIP, gia công/đánh bóng vùng chịu lực |
| Cong vênh | Ứng suất dư, tấm phẳng lớn | Ủ trước khi cắt, đổi hướng in, thêm gân |
| Màu bề mặt vàng/xanh sau nhiệt luyện | Oxy hóa bề mặt khi nung | Nhiệt luyện trong chân không hoặc argon, phun bi làm sạch |
| Mặt lắp không đạt dung sai | Nhám sau in, biến dạng nhiệt | Chừa lượng dư và CNC tinh |
| Ăn mòn điện hóa khi lắp với nhôm | Hai kim loại khác điện thế tiếp xúc trong môi trường ẩm | Cách điện bằng vòng đệm, sơn phủ |
Nguồn: kinh nghiệm hậu xử lý chi tiết SLM của CT3D; kiến thức luyện kim titan phổ thông.
Các bước gia công sau in được trình bày thêm trong bài phân biệt CNC và in 3D trong sản xuất.
Quy trình in 3D titan tại CT3D và checklist
- Gửi file STEP (ưu tiên) hoặc STL/OBJ/3MF qua web, Zalo, email.
- Yêu cầu kỹ thuật: mác titan, tải trọng tĩnh hay tải lặp, môi trường, tiêu chuẩn cần đáp ứng.
- Kỹ sư phân tích: thể tích, khối lượng, hướng in, support, lượng dư gia công, đề xuất xử lý nhiệt/HIP.
- Báo giá theo file kèm thời gian.
- Sản xuất: in SLM, ủ khử ứng suất, cắt khỏi bàn, CNC mặt lắp, phun bi, đánh bóng.
- Giao hàng toàn quốc 1–3 ngày sau khi xong, hoặc nhận tại xưởng.
Checklist: chi tiết có chịu tải lặp không? Có tiếp xúc cơ thể người không? Lắp với vật liệu nào? Mặt nào cần dung sai chặt? Cần nhám bề mặt bao nhiêu? Đã có file 3D chưa – nếu chưa, CT3D có scan 3D và thiết kế ngược.

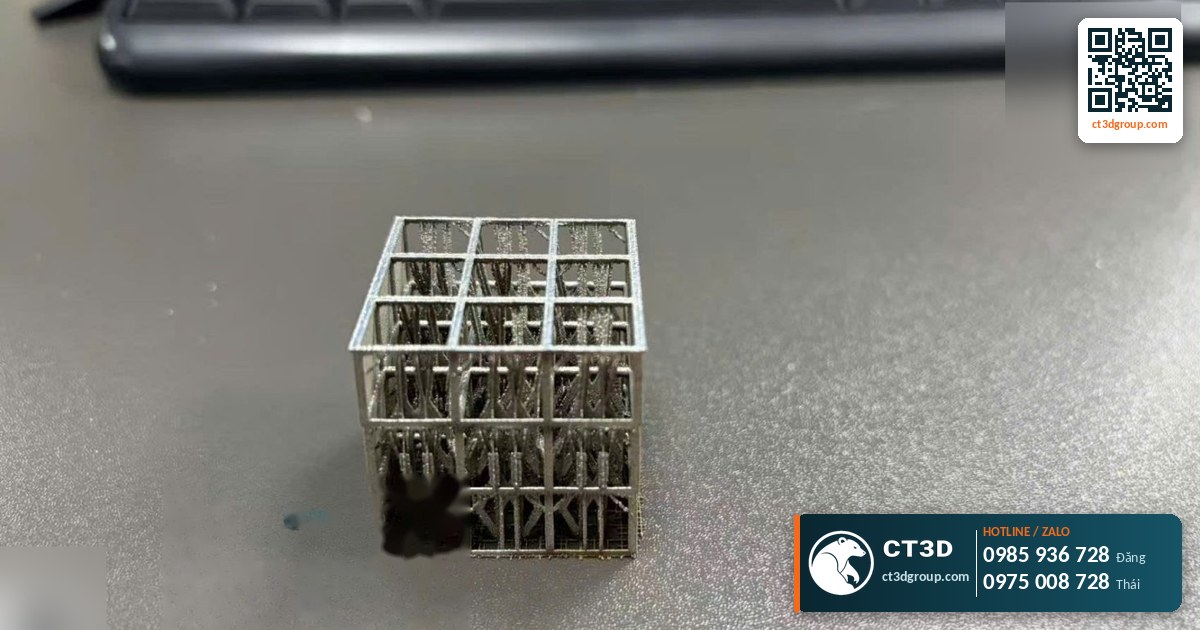

Ứng dụng thực tế của in 3D titan
- Hàng không, UAV: giá đỡ, khớp nối tối ưu topology, chi tiết cần nhẹ và bền.
- Y tế: mẫu cấy ghép, dụng cụ phẫu thuật cá nhân hóa, cấu trúc lưới xốp giúp xương bám vào (cần đáp ứng quy định y tế riêng).
- Đua xe, xe độ: giá bắt, ống xả, chi tiết treo loạt nhỏ.
- Hàng hải, hóa chất: chi tiết tiếp xúc nước biển, cánh khuấy, đầu nối.
- Hàng cao cấp: gọng kính, vỏ đồng hồ, phụ kiện cá nhân hóa.
Anh/chị có thể xem thêm trang dịch vụ in 3D titan theo yêu cầu. Nếu chi tiết cần chống ăn mòn nhưng ngân sách hạn chế, bài in 3D inox 316L là phương án đáng cân nhắc. Tổng quan dịch vụ có tại bài trụ cột in 3d kim loại.
Câu hỏi thường gặp
Titan in 3D có bền bằng titan rèn không?
Độ bền kéo của Ti6Al4V in SLM sau xử lý nhiệt có thể tương đương vật liệu gia công truyền thống; theo CT3D, cao hơn đúc 10–15%. Với độ bền mỏi, cần thêm HIP và xử lý bề mặt.
Vì sao in 3D titan đắt hơn inox?
Bột titan đắt, phải in trong argon có kiểm soát oxy nghiêm ngặt, và thường cần xử lý nhiệt kỹ hơn. Đổi lại, phế liệu ít hơn nhiều so với phay từ phôi titan.
Có nên dùng HIP cho mọi chi tiết titan?
Không bắt buộc. HIP cần cho chi tiết chịu tải lặp, chi tiết an toàn cao. Chi tiết chịu tải tĩnh hoặc mẫu thử thường chỉ cần ủ khử ứng suất.
In 3D titan giá bao nhiêu?
CT3D báo giá theo file, tùy thể tích, chiều cao in, xử lý nhiệt và gia công sau in. In từ 1 chi tiết.
Ti6Al4V và Ti6Al7Nb khác nhau thế nào?
Cơ tính gần nhau. Ti6Al7Nb thay vanadi bằng niobi, thường được chọn cho ứng dụng cấy ghép y khoa.
Video thực tế từ xưởng CT3D
Xem video Dịch vụ in 3D kim loại do CT3D thực hiện để hình dung rõ hơn quy trình và chất lượng sản phẩm. Xem thêm video tại kênh Chế Tạo Vlog – CT3D.
Liên hệ CT3D – gửi file, nhận báo giá nhanh
Anh/chị có file 3D, bản vẽ 2D, hình ảnh hay chỉ là ý tưởng đều có thể gửi cho CT3D. Kỹ sư sẽ kiểm tra file, tư vấn công nghệ, vật liệu và gửi báo giá kèm thời gian giao hàng.
- Email: [email protected] – [email protected]
- Hotline / Zalo: 0975 008 728 (Mr. Thái) – 0985 936 728 (Mr. Đăng)
- Trụ sở: Bình Dương.
- Xưởng tại TP.HCM: Linh Trung (Thủ Đức), Tam Bình (Thủ Đức), Quận 6 (cũ).
- Xưởng và điểm tiếp nhận khác: Cần Thơ, Đà Nẵng, Biên Hòa, Bà Rịa – Vũng Tàu, Hà Nội, Hải Dương, Hải Phòng. Giao hàng toàn quốc.
- Website: ct3dgroup.com – in3d.edu.vn
CT3D – Thiết kế & tạo mẫu 3D: In 3D, Scan 3D, thiết kế ngược, làm khuôn silicon, sơn hoàn thiện, gia công CNC, thi công composite, cung cấp máy in 3D và nhựa in 3D.
Danh sách cửa hàng:
CT3D là đơn vị cung cấp trọn gói các dịch vụ thiết kế và sản xuất theo yêu cầu tại TP.HCM và khu vực lân cận (Bình Dương, Đồng Nai, Long An…). Với năng lực khép kín từ thiết kế 3D, in 3D (FDM, resin/SLA, SLS, in 3D kim loại), scan 3D – thiết kế ngược, làm khuôn, đúc composite – poly resin – poly stone đến gia công CNC và sơn màu hoàn thiện, CT3D đồng hành cùng khách hàng qua toàn bộ quy trình – từ ý tưởng, bản vẽ hay sản phẩm mẫu đến thành phẩm hoàn chỉnh. Dù bạn cần tạo mẫu nhanh, sản xuất số lượng, chế tác tượng – mô hình – quà tặng hay linh kiện kỹ thuật, đội ngũ CT3D sẽ tư vấn công nghệ và vật liệu phù hợp, đảm bảo sản phẩm sắc nét, đúng yêu cầu và tối ưu chi phí. Khách hàng tại TP.HCM và vùng lân cận có thể trao đổi trực tiếp, gửi file online và nhận sản phẩm thuận tiện, hỗ trợ cả đơn gấp lẫn dự án số lượng.
CT3D cung cấp trọn gói các dịch vụ thiết kế và sản xuất theo yêu cầu, phục vụ khách hàng tại Hà Nội và các tỉnh lân cận (Bắc Ninh, Hưng Yên, Hải Phòng, Vĩnh Phúc…). Với năng lực khép kín từ thiết kế 3D, in 3D (FDM, resin/SLA, SLS, in 3D kim loại), scan 3D – thiết kế ngược, làm khuôn, đúc composite – poly resin – poly stone đến gia công CNC và sơn màu hoàn thiện, CT3D đồng hành cùng khách hàng qua toàn bộ quy trình – từ ý tưởng, bản vẽ hay sản phẩm mẫu đến thành phẩm hoàn chỉnh. Quy trình làm việc thuận tiện: bạn gửi file 3D hoặc mô tả ý tưởng qua online, đội ngũ CT3D tư vấn công nghệ – vật liệu, báo giá nhanh và giao hàng tận nơi tại Hà Nội. Dù bạn cần tạo mẫu nhanh, sản xuất số lượng, chế tác tượng – mô hình – quà tặng hay linh kiện kỹ thuật, CT3D đều đáp ứng với sản phẩm sắc nét, đúng yêu cầu và tối ưu chi phí.
