Trả lời nhanh: In 3D nhôm AlSi10Mg là in chi tiết hợp kim nhôm – silic – magie bằng công nghệ SLM, cho chi tiết nhẹ (khối lượng riêng khoảng 2,67 g/cm³, chỉ bằng khoảng 1/3 inox), dẫn nhiệt tốt, độ bền kéo tương đương hoặc cao hơn nhôm đúc cùng loại 10–15%. Tại CT3D, máy SLM tiêu chuẩn Đức đạt sai số ±0,02 mm, nhám 6–10 µm, khổ 250×250×300 mm, in từ 1 chi tiết. Phù hợp vỏ tản nhiệt, giá đỡ nhẹ, chi tiết drone, ô tô. Giá: báo giá theo file.
Khi khách hàng cần giảm khối lượng một chi tiết kim loại mà vẫn giữ độ cứng vững, câu hỏi đầu tiên tôi đặt ra là: “Anh/chị đã thử nhôm chưa?”. Trong nhóm vật liệu in 3d kim loại, AlSi10Mg là hợp kim nhôm được dùng phổ biến nhất. Bài này phân tích vì sao nhôm in 3D lại là hợp kim “đúc” chứ không phải nhôm 6061 hay 7075 quen thuộc, cách xử lý nhiệt, cách thiết kế để tận dụng ưu thế nhẹ và những điểm cần tránh.
Nếu môi trường làm việc có muối, hóa chất mạnh, anh/chị nên xem bài in 3D inox 316L. Nếu cần nhẹ nhưng bền hơn nữa, xem bài in 3D titan Ti6Al4V.
AlSi10Mg là gì? Vì sao nhôm in 3D dùng hợp kim đúc?
AlSi10Mg là hợp kim nhôm có khoảng 9–11% silic (Si) và khoảng 0,2–0,45% magie (Mg). Đây vốn là hợp kim dùng cho đúc. Lý do: silic làm hợp kim chảy loãng tốt, khoảng nhiệt độ đông đặc hẹp, nên ít bị nứt khi kim loại lỏng nguội và co lại.
Trong in SLM, mỗi vũng chảy nhỏ nóng chảy rồi đông đặc chỉ trong tích tắc. Các hợp kim nhôm cán như 6061, 7075 có khoảng đông đặc rộng. Khi in, chúng rất dễ nứt nóng (nứt sinh ra trong lúc kim loại còn đang đông đặc). Vì vậy ngành in 3D kim loại chọn các hợp kim đúc gốc Al-Si như AlSi10Mg, AlSi12, AlSi7Mg – những hợp kim “thích” đông đặc nhanh.
Magie đóng vai trò hóa bền: khi xử lý nhiệt phù hợp, Mg và Si tạo các pha rất nhỏ Mg2Si trong nền nhôm, làm hợp kim cứng và bền hơn.
Thách thức riêng khi in nhôm bằng laser
- Nhôm phản xạ laser mạnh và dẫn nhiệt nhanh: nhiệt bị “chạy” khỏi vũng chảy, nên cần công suất laser cao hơn so với inox để làm chảy hoàn toàn.
- Bột nhôm dễ oxy hóa, hút ẩm: màng oxit trên hạt bột và hơi ẩm là nguyên nhân chính gây rỗ khí. Bột phải bảo quản khô, buồng in phải trơ.
- Bột nhôm mịn là vật liệu dễ cháy: xưởng phải có quy trình an toàn bột kim loại, không phải nơi nào cũng làm được.
Thông số kỹ thuật in 3D nhôm AlSi10Mg tại CT3D
| Thông số | Giá trị | Ghi chú |
|---|---|---|
| Công nghệ | SLM, máy tiêu chuẩn Đức | Buồng khí trơ |
| Sai số | ±0,02 mm | Mặt lắp chính xác nên CNC tinh |
| Nhám bề mặt sau in | 6–10 µm | Phun bi cho bề mặt mờ đều |
| Khổ in | 250×250×300 mm | Ghép module khi lớn hơn |
| Độ bền kéo | Tương đương hoặc cao hơn đúc 10–15% | So với chi tiết đúc cùng hợp kim |
| Khối lượng riêng | Khoảng 2,67 g/cm³ | Kiến thức vật liệu phổ thông |
| Hợp kim nhôm khác | AlSi12, AlSi7Mg, Scalmalloy | Chọn theo yêu cầu cơ tính |
| Hậu xử lý | Ủ khử ứng suất, CNC, phun bi, đánh bóng, anod hóa/mạ | Tùy yêu cầu |
Nguồn: tài liệu kỹ thuật dịch vụ in 3D kim loại SLM của CT3D, 2026; khối lượng riêng theo dữ liệu vật liệu phổ thông.
So sánh AlSi10Mg với các hợp kim nhôm in 3D khác
| Hợp kim | Đặc điểm | Khi nào chọn |
|---|---|---|
| AlSi10Mg | Cân bằng giữa độ bền, khả năng in và hóa bền nhờ Mg | Lựa chọn mặc định cho đa số chi tiết nhôm |
| AlSi12 | Thành phần gần điểm cùng tinh, chảy loãng rất tốt, thành mỏng in đẹp | Chi tiết thành mỏng, tản nhiệt, ưu tiên khả năng in hơn độ bền |
| AlSi7Mg | Ít silic hơn, dẻo dai hơn sau nhiệt luyện | Chi tiết cần độ giãn dài, chịu va đập tốt hơn |
| Scalmalloy | Hợp kim Al-Mg-Sc phát triển riêng cho in 3D, độ bền rất cao | Hàng không, đua xe, nơi cần tỷ lệ bền/khối lượng tối đa |
Nguồn: danh mục vật liệu SLM của CT3D; đặc tính theo kiến thức luyện kim nhôm phổ thông.
Lưu ý: nhôm in 3D không thay thế hoàn toàn được nhôm 7075 cán về độ bền. Nếu bản vẽ cũ ghi 7075, anh/chị nên trao đổi với kỹ sư để kiểm tra lại hệ số an toàn, hoặc cân nhắc Scalmalloy hay titan.
Xử lý nhiệt AlSi10Mg: ủ khử ứng suất hay T6?
Đây là phần nhiều khách hàng bỏ qua, nhưng lại quyết định cơ tính cuối cùng.
Trạng thái sau in (as-built)
Ngay sau in, AlSi10Mg có tổ chức cực mịn: nhôm bao quanh bởi mạng lưới silic rất nhỏ. Độ bền và độ cứng khá cao, nhưng chi tiết chứa ứng suất dư lớn và độ giãn dài thấp. Nếu cắt khỏi bàn in khi chưa ủ, chi tiết có thể cong.
Ủ khử ứng suất
Ủ ở nhiệt độ vừa phải (thường quanh 300°C trong khoảng 2 giờ, theo thực hành phổ biến) giúp giảm ứng suất dư, tăng độ dẻo, đổi lại độ bền giảm một phần. Đây là bước CT3D áp dụng mặc định trước khi tách chi tiết khỏi bàn in.
Nhiệt luyện T6
T6 gồm nung hòa tan ở nhiệt độ cao, tôi nhanh, rồi hóa già nhân tạo. Với nhôm in 3D, T6 làm mạng lưới silic mịn bị thô hóa, nên độ bền đôi khi thấp hơn trạng thái sau in, nhưng tính chất đồng đều và dẻo hơn. T6 chỉ nên chọn khi có yêu cầu rõ ràng theo tiêu chuẩn hoặc bản vẽ.
Gợi ý của tôi: nếu anh/chị cần độ bền, giữ trạng thái ủ khử ứng suất. Nếu cần độ dai và đồng nhất theo phương, trao đổi để chọn chế độ nhiệt luyện phù hợp.
Ví dụ tính toán: chuyển giá đỡ inox sang nhôm in 3D
Một giá đỡ cảm biến trên robot đang làm bằng inox, thể tích 60 cm³:
- Inox (khoảng 8,0 g/cm³): 60 × 8,0 = 480 g.
- AlSi10Mg (khoảng 2,67 g/cm³): 60 × 2,67 ≈ 160 g, giảm khoảng 2/3 khối lượng.
- Vì nhôm có mô-đun đàn hồi thấp hơn thép (khoảng 70 GPa so với khoảng 190–200 GPa), cùng hình dạng thì nhôm võng nhiều hơn khoảng 2,7–2,9 lần. Cần bù bằng tăng chiều cao gân, dùng tiết diện hộp hoặc tối ưu topology.
- Sau tối ưu topology, thể tích có thể tăng lên 75 cm³ nhưng vẫn chỉ khoảng 200 g, nhẹ hơn hơn một nửa so với bản inox và đủ cứng.
Khối lượng nhỏ hơn giúp robot tăng tốc nhanh hơn, giảm tải động cơ. Đây là bài toán điển hình mà in 3D nhôm giải quyết tốt hơn phay CNC, vì hình dạng tối ưu topology thường rất khó phay.
Thiết kế chi tiết nhôm cho in 3D: tận dụng ưu thế nhẹ và dẫn nhiệt

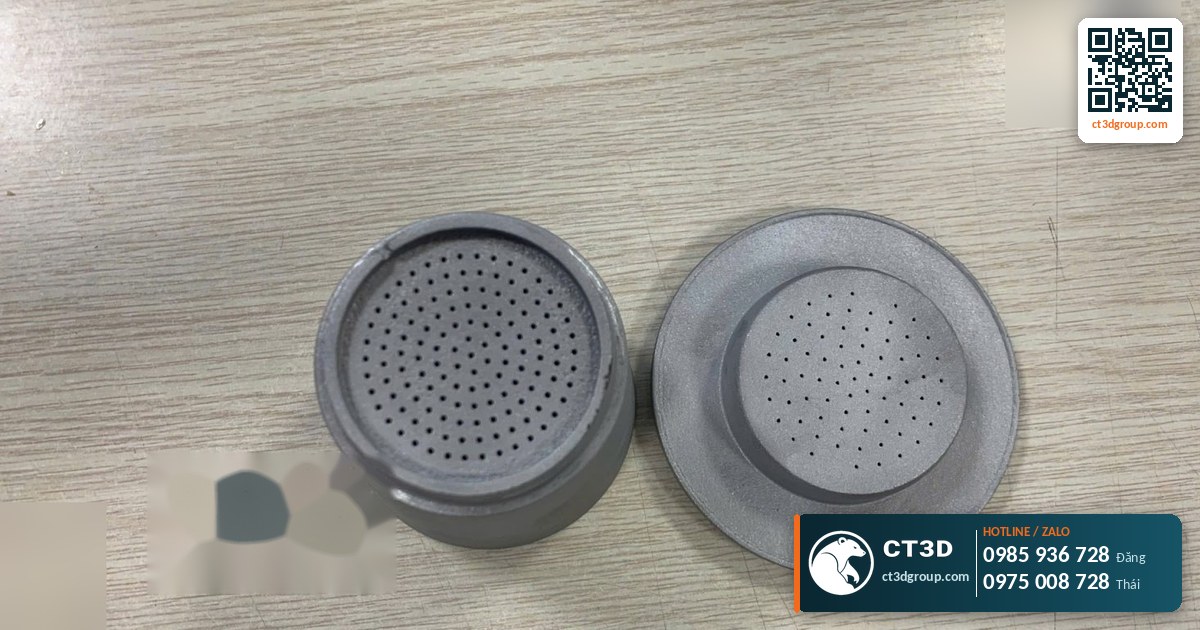

Tản nhiệt và trao đổi nhiệt

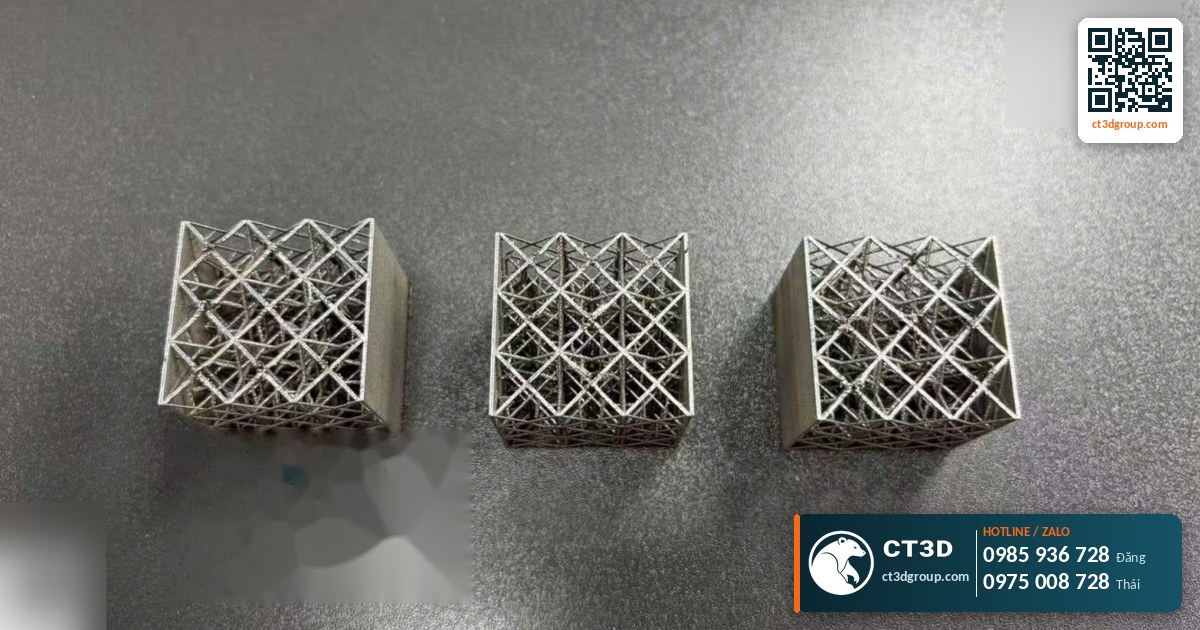

Nhôm dẫn nhiệt tốt, nên AlSi10Mg rất hợp với vỏ tản nhiệt, tấm làm mát có kênh nước bên trong, bộ trao đổi nhiệt dạng lưới. In 3D cho phép làm cánh tản nhiệt dạng chốt, dạng xoắn, dạng lưới gyroid mà đúc hay phay không làm được. Lưu ý: độ dẫn nhiệt của AlSi10Mg thấp hơn nhôm nguyên chất do có nhiều silic. Nếu cần dẫn nhiệt cao hơn nữa, xem bài in 3D đồng CuCrZr.
Kênh trong và lỗ thoát bột
Kênh dẫn bên trong phải có lỗ thoát bột. Kênh quá nhỏ, quá dài hoặc nhiều khúc cua gấp sẽ khó làm sạch bột. Kênh tròn nằm ngang nên chuyển sang tiết diện giọt nước hoặc hình thoi để tự đỡ, không cần support bên trong.
Góc nhô và thành mỏng
Quy tắc chung với SLM: bề mặt nghiêng từ khoảng 45° so với mặt bàn trở lên thường tự đỡ được. Bề mặt thấp hơn cần support, để lại vết cần gia công. Thành quá mỏng dễ biến dạng do nhiệt. Chi tiết về quy tắc thiết kế sẽ có trong bài DfAM của cụm.
Lỗi thường gặp khi in nhôm AlSi10Mg và cách khắc phục
| Lỗi | Nguyên nhân | Khắc phục |
|---|---|---|
| Rỗ khí bên trong | Bột ẩm, oxit trên hạt bột | Sấy bột, quản lý bột nghiêm ngặt, thông số laser phù hợp |
| Cong vênh khi tách khỏi bàn | Ứng suất dư chưa được giải phóng | Ủ khử ứng suất trước khi cắt |
| Võng quá mức khi chịu tải | Thiết kế giữ nguyên hình dạng của chi tiết thép | Tăng tiết diện gân, tối ưu topology |
| Bột kẹt trong kênh | Kênh nhỏ, không có lỗ thoát | Thêm lỗ thoát, tăng đường kính kênh |
| Bề mặt nhám không đồng màu | Hạt bột bám, vết support | Phun bi, đánh bóng, anod hóa |
| Ren nhôm nhanh hỏng | Nhôm mềm, ren bị tháo lắp nhiều lần | Dùng ren cấy (helicoil) hoặc ren cấy inox |
Nguồn: kinh nghiệm sản xuất và hậu xử lý chi tiết SLM của CT3D.
Quy trình đặt in 3D nhôm tại CT3D
- Gửi file: STEP ưu tiên; STL/OBJ/3MF cũng nhận, qua web, Zalo, email.
- Yêu cầu kỹ thuật: tải trọng, nhiệt độ làm việc, bề mặt cần lắp ghép, yêu cầu anod hóa/mạ.
- Phân tích file: kỹ sư tính thể tích, khối lượng, hướng in, support, lượng dư CNC.
- Báo giá: báo giá theo file, kèm thời gian sản xuất.
- Sản xuất: in SLM, ủ, cắt khỏi bàn, CNC mặt lắp, phun bi, xử lý bề mặt.
- Giao hàng: tận nơi hoặc nhận tại xưởng, toàn quốc 1–3 ngày sau khi xong.
Checklist nhanh: đã có file 3D chưa (nếu chưa, CT3D scan 3D và thiết kế ngược)? Bề mặt nào là mặt lắp? Có lỗ ren không? Cần nhiệt luyện T6 không? Cần anod màu không? Số lượng bao nhiêu?
Ứng dụng thực tế của in 3D nhôm AlSi10Mg
- Drone và UAV: khung nối, giá gắn camera, chi tiết cần nhẹ.
- Ô tô, xe máy, xe đua: mẫu thử ống góp, giá đỡ, vỏ hộp, chi tiết độ xe loạt nhỏ.
- Điện tử công suất: vỏ tản nhiệt, tấm làm mát có kênh nước.
- Tự động hóa: đầu kẹp robot, ngàm nhẹ để tăng tốc chu kỳ.
- Mẫu thử chi tiết đúc: kiểm tra lắp ráp trước khi làm khuôn đúc áp lực. Theo CT3D, in kim loại giảm phế liệu tới 90% so với phay từ phôi.
Anh/chị có thể tham khảo thêm trang dịch vụ in 3D nhôm AlSi10Mg. Khi cần so sánh chi phí với các công nghệ khác, xem bài so sánh công nghệ in 3D FDM, SLA, MJF, SLM. Tổng quan dịch vụ có tại bài trụ cột in 3d kim loại.
Câu hỏi thường gặp
In 3D nhôm có bền không?
Có. Theo tài liệu CT3D, chi tiết in SLM có độ bền kéo tương đương hoặc cao hơn chi tiết đúc 10–15%. Tuy nhiên nhôm mềm hơn thép, nên cần thiết kế lại tiết diện khi thay thế chi tiết thép.
Có in được nhôm 6061 hay 7075 không?
Các hợp kim này dễ nứt nóng khi in SLM nên ít dùng. CT3D ưu tiên AlSi10Mg, AlSi12, AlSi7Mg, Scalmalloy – các hợp kim phù hợp với quá trình in.
Chi tiết nhôm in 3D có anod hóa được không?
Được. Do hàm lượng silic cao, màu anod thường xám hơn nhôm cán, khó lên màu sáng. Nên phun bi trước khi anod để bề mặt đều.
In 3D nhôm AlSi10Mg giá bao nhiêu?
CT3D báo giá theo file, dựa trên thể tích, chiều cao in, support và hậu xử lý. In từ 1 chi tiết.
Nhôm in 3D chịu được nhiệt độ bao nhiêu?
Hợp kim nhôm nói chung giảm bền rõ khi làm việc lâu ở nhiệt độ cao (thường từ khoảng 150–200°C trở lên). Chi tiết nóng hơn nên cân nhắc inox, titan hoặc Inconel.
Video thực tế từ xưởng CT3D
Xem video In 3D kim loại, SLA, MJP sáp chảy, PA12 do CT3D thực hiện để hình dung rõ hơn quy trình và chất lượng sản phẩm. Xem thêm video tại kênh Chế Tạo Vlog – CT3D.
Liên hệ CT3D – gửi file, nhận báo giá nhanh
Anh/chị có file 3D, bản vẽ 2D, hình ảnh hay chỉ là ý tưởng đều có thể gửi cho CT3D. Kỹ sư sẽ kiểm tra file, tư vấn công nghệ, vật liệu và gửi báo giá kèm thời gian giao hàng.
- Email: [email protected] – [email protected]
- Hotline / Zalo: 0975 008 728 (Mr. Thái) – 0985 936 728 (Mr. Đăng)
- Trụ sở: Bình Dương.
- Xưởng tại TP.HCM: Linh Trung (Thủ Đức), Tam Bình (Thủ Đức), Quận 6 (cũ).
- Xưởng và điểm tiếp nhận khác: Cần Thơ, Đà Nẵng, Biên Hòa, Bà Rịa – Vũng Tàu, Hà Nội, Hải Dương, Hải Phòng. Giao hàng toàn quốc.
- Website: ct3dgroup.com – in3d.edu.vn
CT3D – Thiết kế & tạo mẫu 3D: In 3D, Scan 3D, thiết kế ngược, làm khuôn silicon, sơn hoàn thiện, gia công CNC, thi công composite, cung cấp máy in 3D và nhựa in 3D.
Danh sách cửa hàng:
CT3D là đơn vị cung cấp trọn gói các dịch vụ thiết kế và sản xuất theo yêu cầu tại TP.HCM và khu vực lân cận (Bình Dương, Đồng Nai, Long An…). Với năng lực khép kín từ thiết kế 3D, in 3D (FDM, resin/SLA, SLS, in 3D kim loại), scan 3D – thiết kế ngược, làm khuôn, đúc composite – poly resin – poly stone đến gia công CNC và sơn màu hoàn thiện, CT3D đồng hành cùng khách hàng qua toàn bộ quy trình – từ ý tưởng, bản vẽ hay sản phẩm mẫu đến thành phẩm hoàn chỉnh. Dù bạn cần tạo mẫu nhanh, sản xuất số lượng, chế tác tượng – mô hình – quà tặng hay linh kiện kỹ thuật, đội ngũ CT3D sẽ tư vấn công nghệ và vật liệu phù hợp, đảm bảo sản phẩm sắc nét, đúng yêu cầu và tối ưu chi phí. Khách hàng tại TP.HCM và vùng lân cận có thể trao đổi trực tiếp, gửi file online và nhận sản phẩm thuận tiện, hỗ trợ cả đơn gấp lẫn dự án số lượng.
CT3D cung cấp trọn gói các dịch vụ thiết kế và sản xuất theo yêu cầu, phục vụ khách hàng tại Hà Nội và các tỉnh lân cận (Bắc Ninh, Hưng Yên, Hải Phòng, Vĩnh Phúc…). Với năng lực khép kín từ thiết kế 3D, in 3D (FDM, resin/SLA, SLS, in 3D kim loại), scan 3D – thiết kế ngược, làm khuôn, đúc composite – poly resin – poly stone đến gia công CNC và sơn màu hoàn thiện, CT3D đồng hành cùng khách hàng qua toàn bộ quy trình – từ ý tưởng, bản vẽ hay sản phẩm mẫu đến thành phẩm hoàn chỉnh. Quy trình làm việc thuận tiện: bạn gửi file 3D hoặc mô tả ý tưởng qua online, đội ngũ CT3D tư vấn công nghệ – vật liệu, báo giá nhanh và giao hàng tận nơi tại Hà Nội. Dù bạn cần tạo mẫu nhanh, sản xuất số lượng, chế tác tượng – mô hình – quà tặng hay linh kiện kỹ thuật, CT3D đều đáp ứng với sản phẩm sắc nét, đúng yêu cầu và tối ưu chi phí.
