Trả lời nhanh: Lỗi thường gặp khi in 3D resin gồm sập mẫu (mẫu rơi khỏi bàn hoặc đứt support), “sợi phở” (sợi resin dính, mẫu bị tách thành dải), rách lớp (bong, lệch lớp) và nứt sau in. Nguyên nhân chính là lực tách lớp lớn, support thiếu, resin quá lạnh và phơi sáng sai. Cách khắc phục cốt lõi: nghiêng mẫu 20–45°, giữ resin 25–28°C, tăng support đúng chỗ, làm rỗng có lỗ thoát. Áp dụng đúng, tỷ lệ lỗi có thể giữ dưới 5%.
Anh/chị tự in resin ở nhà hoặc ở xưởng nhỏ, mở máy ra thấy bàn in trống trơn, đáy bể dính một mảng nhựa? Hay mẫu in xong vài ngày thì nứt dọc thân? Đây là những lỗi mà kỹ sư CT3D gặp và xử lý hằng ngày. Bài này đi theo kiểu “bắt bệnh”: dấu hiệu, nguyên nhân gốc, cách sửa và cách phòng. Phần tổng quan về dịch vụ, vật liệu và giá, anh/chị xem bài trụ cột in 3D resin.
Vì sao in 3D resin hay bị lỗi? Hiểu lực tách lớp trước khi sửa
Đa số máy resin DLP và LCD (và nhiều máy SLA) in theo kiểu “lộn ngược”: bàn in nằm phía trên, nhúng xuống bể resin. Mỗi lớp được đông cứng ở đáy bể, kẹp giữa bàn in và lớp phim trong suốt (FEP). Sau khi đông cứng, bàn in phải kéo lớp vừa in tách khỏi đáy bể. Lúc này xuất hiện lực tách lớp (peel force) – giống như anh/chị kéo một miếng băng keo dính trên kính.
Lực tách lớp tăng theo:
- Diện tích mặt cắt của lớp: lớp càng rộng, lực hút chân không càng lớn.
- Tốc độ nâng bàn: nâng nhanh thì lực giật lớn.
- Độ nhớt resin: resin đặc (do lạnh hoặc là resin kỹ thuật) khó chảy lấp vào khoảng trống, tăng lực hút.
- Độ căng phim FEP: phim chùng hoặc quá căng đều ảnh hưởng tới việc bóc lớp.
Mẫu và support phải đủ khỏe để chịu lực này ở mọi lớp. Khi không chịu được, lỗi xuất hiện. Gần như mọi lỗi lớn đều quy về câu hỏi: lực tách lớp có lớn hơn sức bám của mẫu không?
Bảng chẩn đoán nhanh các lỗi in resin
| Lỗi | Dấu hiệu | Nguyên nhân thường gặp | Cách khắc phục |
|---|---|---|---|
| Sập mẫu / mẫu rơi | Bàn in trống, mảng nhựa dính đáy bể | Lớp đáy phơi sáng thiếu, bàn in chưa cân, mặt cắt quá lớn | Tăng phơi sáng lớp đáy, cân bàn, nghiêng mẫu 20–45° |
| Đứt support | Mẫu thiếu từng mảng, support gãy lưng chừng | Support mảnh, thưa, đặt sai điểm thấp | Tăng đường kính, mật độ support, đỡ mọi điểm “đảo” |
| “Sợi phở” | Mẫu thành từng sợi, dải, mặt nham nhở | Lớp bị kéo giãn, resin lạnh, phơi sáng thiếu | Giữ resin 25–28°C, tăng thời gian phơi, giảm tốc độ nâng |
| Rách lớp / bong lớp | Vết ngang, mẫu tách thành hai phần | Lực tách lớp quá lớn, mặt cắt đột ngột tăng | Xoay mẫu giảm diện tích mỗi lớp, làm rỗng |
| Lỗ “cốc hút” (cupping) | Lỗ thủng trên mẫu rỗng, mẫu nứt bên trong | Mẫu rỗng không có lỗ thoát, tạo chân không | Thêm lỗ thoát và lỗ thông khí |
| Nứt sau in | Nứt chân tóc sau vài giờ – vài ngày | Resin kẹt bên trong, sấy UV quá mức, ứng suất co ngót | Rửa sạch lòng rỗng, sấy đúng thời gian, thành dày đều |
| Phình kích thước | Lỗ hẹp, chi tiết to hơn file | Phơi sáng quá mức, ánh sáng lan | Giảm phơi sáng, bù dung sai |
| Bề mặt vân lớp rõ | Sọc ngang trên mặt cong | Lớp dày, góc đặt chưa hợp lý | Giảm độ dày lớp, đổi góc đặt mẫu |
Nguồn: kinh nghiệm sản xuất resin của CT3D (nghiêng mẫu 20–45°, resin 25–28°C, tỷ lệ lỗi dưới 5%).
Phân tích chuyên sâu từng lỗi in resin
Sập mẫu: vì sao mẫu rơi khỏi bàn in?
Sập mẫu là lỗi tốn kém nhất vì mất cả mẻ in và resin. Có hai kiểu sập. Kiểu 1: mẫu không bám bàn ngay từ đầu, toàn bộ nằm dưới đáy bể. Nguyên nhân thường là lớp đáy (bottom layer) phơi sáng không đủ, bàn in chưa cân phẳng hoặc bề mặt bàn quá trơn. Kiểu 2: mẫu bám bàn nhưng rơi giữa chừng. Lúc này nguyên nhân là support không chịu được lực tách lớp khi diện tích mặt cắt tăng lên.
Ví dụ tính toán: một tấm phẳng 100 × 100 mm đặt nằm song song đáy bể có diện tích mỗi lớp 10.000 mm². Nếu nghiêng tấm 45°, diện tích mặt cắt mỗi lớp chỉ còn là một dải hẹp: chiều rộng 100 mm nhân với độ dày cắt ngang khoảng vài mm, tức chỉ vài trăm mm². Lực tách lớp giảm hàng chục lần. Đó là lý do CT3D gần như luôn đặt mẫu nghiêng 20–45° thay vì đặt phẳng.
“Sợi phở” là lỗi gì và tại sao resin lạnh lại gây ra nó?
“Sợi phở” là cách gọi vui trong nghề cho hiện tượng mẫu in ra thành từng sợi, dải mỏng dính nhau, giống sợi phở. Bản chất là các lớp không đông cứng đủ chắc hoặc bị kéo giãn trước khi kịp liên kết. Nguyên nhân phổ biến nhất ở Việt Nam là nhiệt độ: khi phòng máy lạnh hoặc in ban đêm, resin đặc lại, phản ứng đông cứng chậm hơn, độ bám giữa các lớp yếu đi. Resin quá lạnh cũng chảy chậm, không kịp lấp vùng vừa bóc lớp, tạo khoảng trống.
Cách sửa: giữ resin ổn định trong khoảng 25–28°C (dùng buồng máy có sưởi hoặc làm ấm resin trước khi đổ), khuấy đều resin trước khi in vì chất màu và phụ gia có thể lắng, tăng thời gian phơi sáng một chút và giảm tốc độ nâng bàn.
Rách lớp, lệch lớp: lỗi do máy hay do file?
Rách lớp thường xuất hiện đúng ở vị trí mặt cắt thay đổi đột ngột, ví dụ chỗ thân tượng chuyển sang phần vai rộng. Lực tách lớp tăng vọt ở lớp đó làm mẫu bị kéo lệch hoặc tách đôi. Đây chủ yếu là vấn đề file và cách đặt mẫu. Nếu vết rách xuất hiện ngẫu nhiên ở mọi mẫu, khi đó mới nghi đến máy: trục Z lỏng, phim FEP mòn, bàn in lỏng ốc.
Nứt mẫu sau in: lỗi đến muộn
Nhiều mẫu in đẹp nhưng vài ngày sau mới nứt. Nguyên nhân thường gặp: (1) mẫu làm rỗng nhưng không rửa sạch resin lỏng bên trong; resin này tiếp tục phản ứng chậm, co ngót, tạo áp lực làm nứt vỏ; (2) sấy UV quá lâu làm vật liệu giòn; (3) thành mỏng – dày không đều nên co ngót lệch nhau. Cách phòng là thiết kế thành dày đều, có lỗ thoát đủ lớn để rửa sạch, sấy đúng thời gian theo loại resin. Về độ dày thành và lỗ thoát, anh/chị xem bài thiết kế file in resin.
Lỗi kích thước: lỗ hẹp, chốt to
Ánh sáng UV không dừng chính xác ở mép pixel hay mép đường laser mà lan nhẹ ra xung quanh. Kết quả: lỗ nhỏ hẹp lại, chốt nhỏ to ra, khe lắp ghép bị kín. Mức lệch phụ thuộc resin và thông số phơi. Theo tài liệu CT3D, SLA đạt sai số khoảng ±0,05–0,1 mm, DLP khoảng ±0,03–0,08 mm khi thông số chuẩn. Với chi tiết lắp ghép, nên in mẫu thử để đo và bù dung sai trước khi in số lượng. Sự khác nhau giữa các công nghệ được giải thích trong bài SLA, DLP, LCD khác nhau thế nào.
Bảng thông số kiểm soát lỗi CT3D áp dụng
| Yếu tố | Khuyến nghị | Ảnh hưởng nếu sai |
|---|---|---|
| Nhiệt độ resin | 25–28°C | Lạnh: sợi phở, rách lớp. Nóng quá: resin nhanh hỏng |
| Góc đặt mẫu | Nghiêng 20–45° | Đặt phẳng: lực tách lớp lớn, sập mẫu |
| Độ dày lớp | 25–100 micron tùy mẫu | Quá dày: vân lớp, bám kém; quá mỏng: lâu |
| Làm rỗng | Có lỗ thoát và lỗ thông khí | Không lỗ: cupping, nứt |
| Support | Đỡ mọi điểm thấp, đảo, mép treo | Thiếu: đứt mảng, biến dạng |
Nguồn: quy trình kỹ thuật in resin CT3D.
Về nguyên tắc chung của cấu trúc đỡ, anh/chị đọc thêm bài support trong in 3D là gì.
Checklist trước khi bấm in để phòng lỗi
- Kiểm tra file kín (manifold), không có mặt lỗi, thành không mỏng hơn mức resin chịu được.
- Xoay mẫu nghiêng 20–45°, tránh mặt cắt lớn đột ngột.
- Đặt support ở mọi điểm thấp nhất cục bộ (“đảo”) – các điểm này sẽ được in đầu tiên mà không có gì đỡ.
- Làm rỗng mẫu lớn, đặt ít nhất hai lỗ: một lỗ thoát resin gần bàn in, một lỗ thông khí ở xa.
- Khuấy đều resin, kiểm tra nhiệt độ 25–28°C.
- Kiểm tra phim FEP không thủng, không đục, không có mảng nhựa sót từ lần trước.
- Cân bàn in, siết ốc bàn in.
- Kiểm tra thông số phơi sáng đúng với loại resin.
Khi nào nên gửi xưởng thay vì tự in?

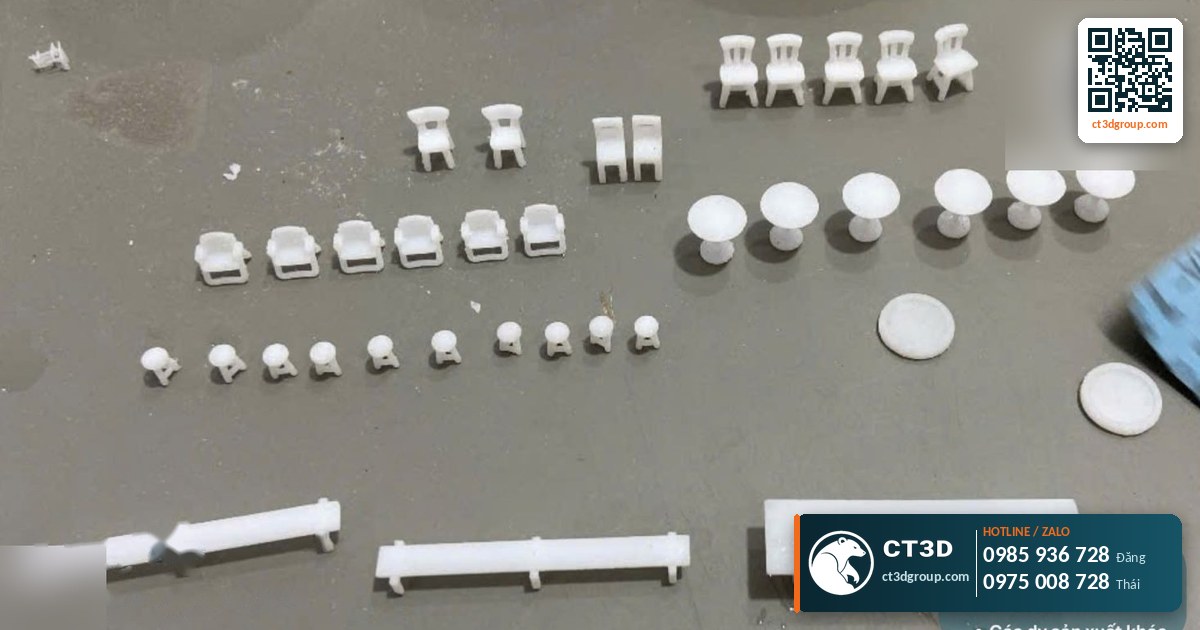

Tự in resin hợp lý với mẫu nhỏ, chi tiết đơn giản. Với mẫu lớn, resin kỹ thuật (trong suốt, chịu nhiệt, chịu lực, castable) hoặc khi cần dung sai lắp ghép, chi phí in hỏng nhiều lần có thể cao hơn thuê xưởng. Resin thô trên thị trường có giá khoảng 0,8–3 triệu đ/kg (mặt bằng thị trường TP.HCM 2026, không phải giá CT3D); một mẫu lớn sập giữa chừng có thể mất cả trăm gram resin và nhiều giờ máy.

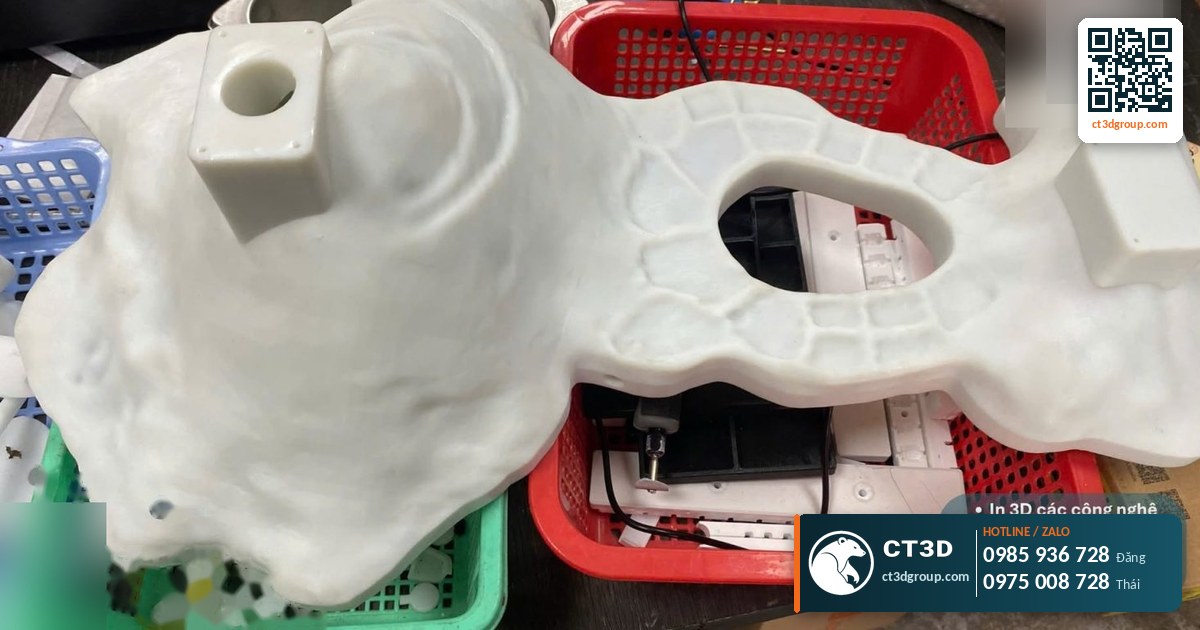

Tình huống thực tế: CT3D đã in tượng Công giáo cao 1 m bằng SLA. Với mẫu cỡ này, chỉ một lớp rách cũng đủ hỏng cả mảnh. Kỹ sư phải tính kỹ góc đặt, chia mảnh, làm rỗng và lỗ thoát ngay từ bước xử lý file. Cách tiếp cận này giúp giữ tỷ lệ lỗi dưới 5%.
Sau khi in thành công, bước tiếp theo là rửa, sấy và hoàn thiện. Xem hướng dẫn chi tiết tại bài hậu xử lý mẫu in resin. Nếu anh/chị cần in resin khổ lớn công nghiệp, có thể tham khảo dịch vụ in 3D SLA khổ lớn. Toàn bộ thông tin về công nghệ, vật liệu và giá có tại bài in 3D resin theo yêu cầu.
Câu hỏi thường gặp về lỗi in 3D resin
Vì sao mẫu in resin bị rơi khỏi bàn in?
Thường do lớp đáy phơi sáng thiếu, bàn in chưa cân, hoặc support không chịu được lực tách lớp khi mặt cắt lớn. Hãy tăng phơi sáng lớp đáy, cân bàn và nghiêng mẫu 20–45°.
Lỗi “sợi phở” khi in resin là gì?
Là hiện tượng mẫu in thành từng sợi, dải mỏng do lớp không đông cứng đủ chắc hoặc bị kéo giãn, thường vì resin quá lạnh. Giữ resin 25–28°C và tăng nhẹ thời gian phơi sáng.
Vì sao mẫu resin bị nứt sau vài ngày?
Do resin lỏng còn kẹt trong lòng rỗng, sấy UV quá mức hoặc thành dày mỏng không đều. Cần lỗ thoát đủ lớn, rửa sạch bên trong và sấy đúng thời gian.
Nhiệt độ phòng ảnh hưởng thế nào đến in resin?
Resin lạnh đặc lại, đông cứng chậm và bám lớp kém, dễ gây rách lớp, sợi phở. CT3D giữ resin trong khoảng 25–28°C.
Tỷ lệ in hỏng resin bao nhiêu là bình thường?
Với quy trình kiểm soát góc đặt, nhiệt độ và support, CT3D giữ tỷ lệ lỗi in resin dưới 5%.
Video thực tế từ xưởng CT3D
Xem video Tạo mẫu bề mặt siêu mịn bằng máy in 3D SLA tại TP.HCM do CT3D thực hiện để hình dung rõ hơn quy trình và chất lượng sản phẩm. Xem thêm video tại kênh Chế Tạo Vlog – CT3D.
Liên hệ CT3D – gửi file, nhận báo giá nhanh
Anh/chị có file 3D, bản vẽ 2D, hình ảnh hay chỉ là ý tưởng đều có thể gửi cho CT3D. Kỹ sư sẽ kiểm tra file, tư vấn công nghệ, vật liệu và gửi báo giá kèm thời gian giao hàng.
- Email: [email protected] – [email protected]
- Hotline / Zalo: 0975 008 728 (Mr. Thái) – 0985 936 728 (Mr. Đăng)
- Trụ sở: Bình Dương.
- Xưởng tại TP.HCM: Linh Trung (Thủ Đức), Tam Bình (Thủ Đức), Quận 6 (cũ).
- Xưởng và điểm tiếp nhận khác: Cần Thơ, Đà Nẵng, Biên Hòa, Bà Rịa – Vũng Tàu, Hà Nội, Hải Dương, Hải Phòng. Giao hàng toàn quốc.
- Website: ct3dgroup.com – in3d.edu.vn
CT3D – Thiết kế & tạo mẫu 3D: In 3D, Scan 3D, thiết kế ngược, làm khuôn silicon, sơn hoàn thiện, gia công CNC, thi công composite, cung cấp máy in 3D và nhựa in 3D.
Danh sách cửa hàng:
CT3D là đơn vị cung cấp trọn gói các dịch vụ thiết kế và sản xuất theo yêu cầu tại TP.HCM và khu vực lân cận (Bình Dương, Đồng Nai, Long An…). Với năng lực khép kín từ thiết kế 3D, in 3D (FDM, resin/SLA, SLS, in 3D kim loại), scan 3D – thiết kế ngược, làm khuôn, đúc composite – poly resin – poly stone đến gia công CNC và sơn màu hoàn thiện, CT3D đồng hành cùng khách hàng qua toàn bộ quy trình – từ ý tưởng, bản vẽ hay sản phẩm mẫu đến thành phẩm hoàn chỉnh. Dù bạn cần tạo mẫu nhanh, sản xuất số lượng, chế tác tượng – mô hình – quà tặng hay linh kiện kỹ thuật, đội ngũ CT3D sẽ tư vấn công nghệ và vật liệu phù hợp, đảm bảo sản phẩm sắc nét, đúng yêu cầu và tối ưu chi phí. Khách hàng tại TP.HCM và vùng lân cận có thể trao đổi trực tiếp, gửi file online và nhận sản phẩm thuận tiện, hỗ trợ cả đơn gấp lẫn dự án số lượng.
CT3D cung cấp trọn gói các dịch vụ thiết kế và sản xuất theo yêu cầu, phục vụ khách hàng tại Hà Nội và các tỉnh lân cận (Bắc Ninh, Hưng Yên, Hải Phòng, Vĩnh Phúc…). Với năng lực khép kín từ thiết kế 3D, in 3D (FDM, resin/SLA, SLS, in 3D kim loại), scan 3D – thiết kế ngược, làm khuôn, đúc composite – poly resin – poly stone đến gia công CNC và sơn màu hoàn thiện, CT3D đồng hành cùng khách hàng qua toàn bộ quy trình – từ ý tưởng, bản vẽ hay sản phẩm mẫu đến thành phẩm hoàn chỉnh. Quy trình làm việc thuận tiện: bạn gửi file 3D hoặc mô tả ý tưởng qua online, đội ngũ CT3D tư vấn công nghệ – vật liệu, báo giá nhanh và giao hàng tận nơi tại Hà Nội. Dù bạn cần tạo mẫu nhanh, sản xuất số lượng, chế tác tượng – mô hình – quà tặng hay linh kiện kỹ thuật, CT3D đều đáp ứng với sản phẩm sắc nét, đúng yêu cầu và tối ưu chi phí.
